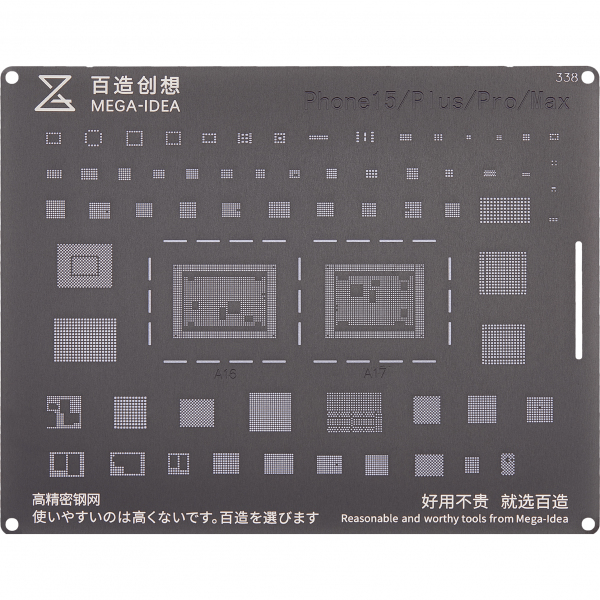

Descriere Sita BGA QIANLI QS338 pentru Apple iPhone 15 Series
Placile de iPhone 15 ajung des pe banc dupa incercari nereusite de lipire, iar refacerea bilelor cere un sablon facut pe seria asta. QIANLI QS338 e taiata pentru cipurile BGA de pe placile din seria 15 si scuteste aproximarile cu table universale. Cu ea pozitionezi si formezi bilele acolo unde amprenta e prea deasa pentru orice altceva. Ramane o unealta de tehnician cu statie de aer cald si microscop.
ambalaj original, nedesfacut
stoc real, expediere rapida
produs nou, cu factura
returnezi usor daca nu ti se potriveste
De ce conteaza sablonul dedicat seriei
Pe placile din seria 15 distanta dintre pad-uri e mica, iar o eroare de o zecime de milimetru inseamna doua bile unite. Un sablon universal nu are pasul si conturul cipului, deci te obliga sa ghicesti pozitia. QS338 vine cu decupajele asezate pe amprenta reala, ceea ce scurteaza timpul de pozitionare.
Timpul castigat la aliniere se vede direct in cat sta placa sub aer cald. Cu cat stai mai putin cu caldura pe zona, cu atat riscul e mai mic pentru componentele vecine. Pentru o placa de valoare, asta cantareste mai mult decat orice altceva.
Pregatirea placii si a cipului
Incepi cu scoaterea completa a cositorului vechi de pe pad-uri, cu tresa lata si flux din belsug. Treci apoi cu alcool sau cu diluant si lasi sa se usuce, ca sa nu ramana urme care sa impinga bila in lateral. Orice denivelare ramasa sub sablon se traduce in pasta scursa pe unde nu trebuie.
Placa se prinde in suport ca sa nu se miste in timpul incalzirii, iar zonele apropiate se protejeaza cu banda termica. Verifici inca o data orientarea sablonului fata de coltul de referinta al cipului. Abia dupa asta pui pasta.
Ce verifici la primire si dupa fiecare folosire
La primire te uiti in lumina prin decupaje si vezi daca toate gaurile sunt deschise si curate. Treci degetul pe tabla ca sa simti daca e perfect plana sau daca a prins un val la transport. O tabla indoita nu mai sta lipita pe cip si lasa cositor pe sub ea.
Dupa fiecare lucrare speli sablonul cat inca e cald, cand resturile ies usor. Il stergi si il pui inapoi pe plat, nu aruncat in sertar peste alte scule. Asa il gasesti drept si curat data viitoare.
