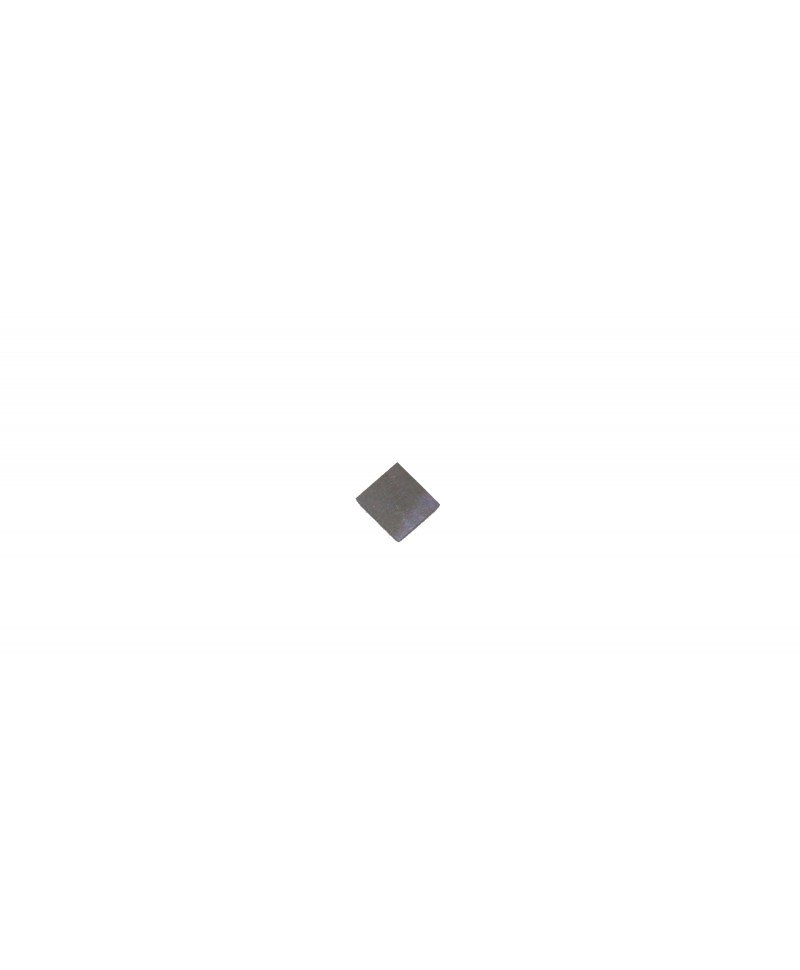

Audio IC 338S00105 iPhone 7, 7 Plus U3101 6S, 6S Plus U3500

Descriere Audio IC 338S00105 iPhone 7, 7 Plus U3101 6S, 6S Plus U3500

Circuitul integrat audio 338S00105 e piesa care se schimba pe placile de iPhone 7 si 7 Plus cand telefonul ramane fara sunet la apeluri sau se blocheaza la sigla Apple. Pe placa poarta marcajul U3101 la seria 7, iar la 6S si 6S Plus apare in pozitia U3500. Nu e o piesa de schimb pentru clientul final, ci un component pentru microlipire. Se monteaza doar de tehnician cu statie de aer cald si experienta pe BGA.Produs nou, sigilatambalaj original, nedesfacutGarantie inclusala montaj in service GSMLivrare 24-48hstoc real, expediere rapidaRetur 14 zilereturnezi usor daca nu ti se potrivesteSimptomele care trimit spre acest circuitSemnul cel mai cunoscut e butonul de speaker gri, inactiv, in timpul unui apel. Alt semn e aplicatia de inregistrari vocale care se inchide singura sau nu porneste. Multe placi ajung sa se blocheze la sigla Apple si sa nu treaca de pornire. Combinatia asta de simptome e clasica pe seria 7 si vine din contactele circuitului audio.Inainte de a scoate circuitul, un tehnician verifica lipiturile din jur si zona de sub ecranaj. Pe placile indoite problema e la traseele de sub circuit, la traseele in sine. Diagnosticul se face cu masuratori pe linii, nu din presupuneri. Schimbarea la nimereala inseamna timp pierdut si o placa mai obosita.Ce cere montajulLucrarea presupune scoaterea ecranajului, incalzire controlata pe zona circuitului si ridicarea lui fara sa dezlipesti componentele vecine. Padurile de sub circuit se curata, se reflow-uiesc si se pregatesc cu flux si fludor. Circuitul nou se aliniaza exact pe amprenta veche, altfel nu porneste nimic. Fara statie buna si fara lupa binoculara nu se lucreaza la scara asta.Pe placile care au fost deja atinse de altcineva apar pad-uri smulse si trasee rupte. Reconstruirea lor cere fir de jumper si o mana foarte sigura. Timpul de lucru creste, iar rezultatul nu e garantat pe orice placa. Un tehnician onest spune de la inceput ca sunt cazuri pierdute.Ce nu promite piesaUn circuit audio nou readuce functiile de sunet si pornirea, nu imbunatateste calitatea audio a telefonului. Nu rezolva difuzoare arse, casti infundate sau probleme de microfon venite din alta parte. Nu compenseaza nici o placa indoita care va ceda din nou la aceeasi solicitare. Rezultatul depinde de starea reala a plachetei, nu de piesa.Cine cumpara pentru atelier ia de obicei mai multe bucati, ca sa aiba pe stoc pentru lucrari repetate. Pastrarea in ambalaj antistatic si manipularea cu penseta antistatica sunt obligatorii. Un circuit indoit sau cu bile turtite nu se mai monteaza corect. Ordinea si curatenia la masa de lucru fac diferenta la acest tip de reparatie.Dispozitive compatibileApple iPhone 6sApple iPhone 6s PlusApple iPhone 7Apple iPhone 7 PlusAppleGarantie si montaj: garantia se acorda cand piesa este testata si montata intr-un service GSM. Recomandam montajul profesional — sculele si adezivii necesari apar in recomandarile din cos.
